汽车点火系统的组成,电子点火系统的零部件及作用介绍

来源:www.270top.com时间:2019-01-03 15:05:29编辑:灵魂猎车人气值:

点火系统是发动机工作最根本的动力来源,而点火系统的组成也是相对比较复杂的,毕竟它要保证气缸内部能够适时、准确、可靠的产生电火花,点燃可燃混合气来产生足够的动力。而目前点火系统有三种,其中电子控制点火系统是现代广泛使用的一种新型点火系统。

一、点火系统的类型及组成

汽车点火系统的组成,电子点火系统的零部件及作用介绍

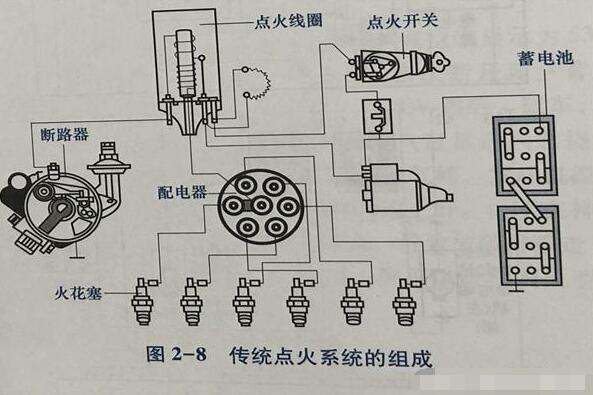

目前汽车发动机点火系统有三种:传统点火系统、电子点火系统和微机控制点火系统(分为有分电器和无分电器)。现代汽车大都采用电子点火系统,其主要由电源、传感器、ECU、点火器、点火线圈、分电器、火花塞等组成;而微机控制点火系统主要由传感器、ECU、点火模块、点火线圈以及火花塞等组成。

汽车点火系统的组成,电子点火系统的零部件及作用介绍

在点火系统的组成中,点火线圈是非常重要的一个部分,而且相对比较复杂,其主要由初级线圈、次级线圈、铁芯、点火模块等组成,在点火时线圈的不同部位起着不同的作用。

二、点火系统的工作原理

汽车点火系统的组成,电子点火系统的零部件及作用介绍

首先ECU根据传感器信号,确定出最佳点火提前角和通电时间,并以此向点火器发出指令,点火器再根据指令,控制点火线圈初级电路的导通和截止,当电路导通时,点火线圈初级电路导通。当初级电路被切断时,次级线圈中感应出高压,经分电器或直接送至工作气缸的火花塞,完成点火。

三、点火系统的零部件及作用

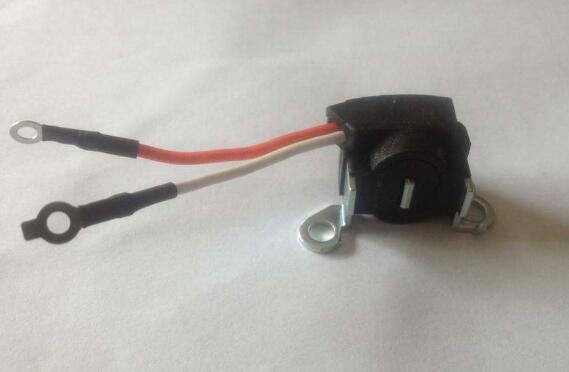

1、传感器

汽车点火系统的组成,电子点火系统的零部件及作用介绍

传感器是用来检验与点火有关的发动机工作状况信息,并将结果出入ECU,作为数据来进行控制点火。

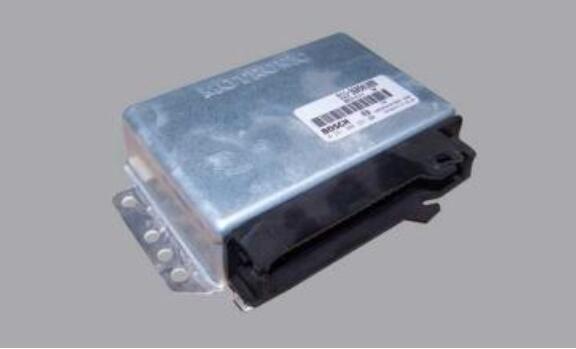

2、控制单元(ECU)

汽车点火系统的组成,电子点火系统的零部件及作用介绍

ECU是电控系统的控制核心,它根据传感器传来的数据进行分析,经过预先编制的程序计算和判断后,向点火控制器发出最佳点火提前角和点火线圈初级电路导通时间的控制信号。

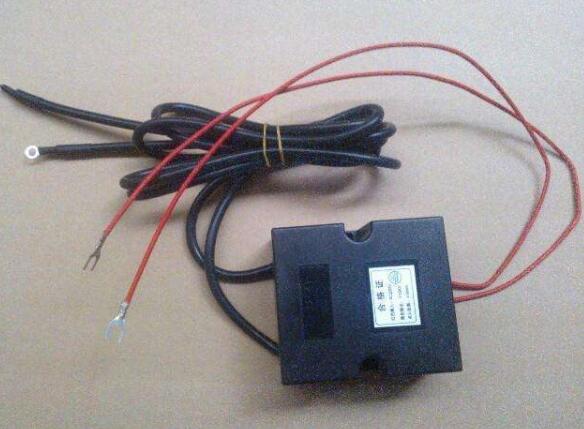

3、点火器

汽车点火系统的组成,电子点火系统的零部件及作用介绍

点火器是电控点火系统的执行元件,它可将电子控制系统输出的点火信号进行功率放大,驱动点火线圈工作。

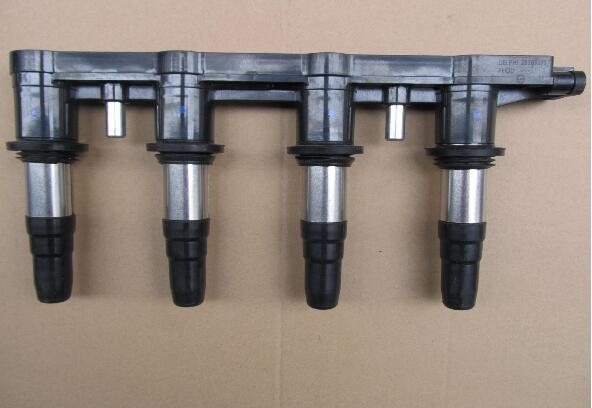

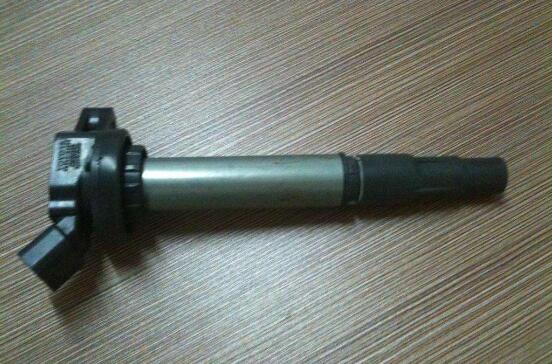

4、点火线圈

汽车点火系统的组成,电子点火系统的零部件及作用介绍

点火线圈可以将电源供给的12V、24V低压直流电转变为15-20kv的高压直流电。在有分电器的电控点火系统中,只有一个点火线圈,而无分电器点火系统中则有多个点火线圈。

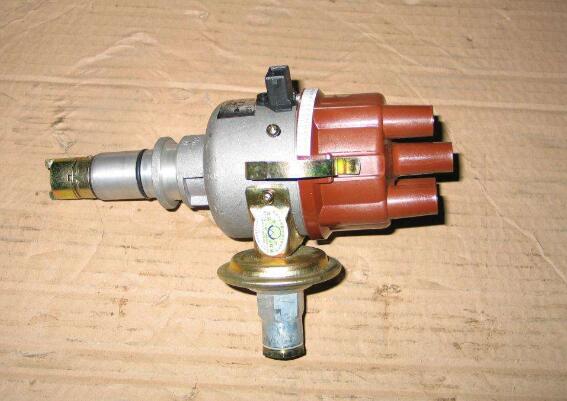

5、分电器

汽车点火系统的组成,电子点火系统的零部件及作用介绍

分电器根据发动机的点火顺序,将点火线圈产生的高压电依次输送到各缸火花塞。

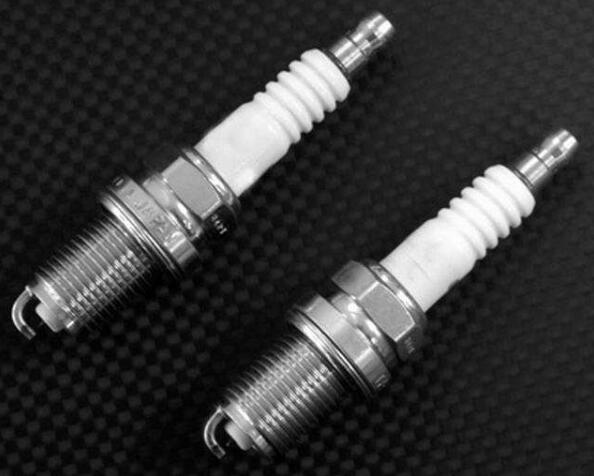

6、火花塞

汽车点火系统的组成,电子点火系统的零部件及作用介绍

火花塞就利用点火线圈产生的高电压产生电火花,点燃气缸内的混合气。
